濾波器專用斷路器

發布時間：2022-04-18 文章來源：西開有限瀏覽：次

LW15A-550交流濾波器斷路器

1、產品簡介

LW15A-550交流交流濾波器斷路器為單柱雙斷口結構，并聯電容與滅弧室呈水平面布置配用液壓彈簧操動機構，具備單相和三相電氣聯動操作功能。產品機械壽命達到10000次，機械可靠性高，性能穩定。完成了600次背對背電容器組關合涌流試驗和552次背對背電容器組開斷試驗，電氣壽命極高，容性電流開合性能達到國際領先水平。

2、500kV交流濾波器斷路器主要技術參數

表1 主要技術參數

序號	名稱			單位	數值
1	額定電壓			kV	550
2	額定電流			A	5000
3	額定頻率			Hz	50
4	每極斷口數			個	2
5	額定絕緣水平	5.1額定工頻耐受電壓（有效值）	對地	kV	740
		5.1額定工頻耐受電壓（有效值）	斷口	kV	740+318
		5.2額定雷電沖擊耐受電壓（峰值）	對地	kV	1675
		5.2額定雷電沖擊耐受電壓（峰值）	斷口	kV	1675+450
		5.3 額定操作沖擊耐受電（峰值）	對地	kV	1300
		5.3 額定操作沖擊耐受電（峰值）	斷口	kV	1175+450

3、500kV交流濾波器斷路器產品照片

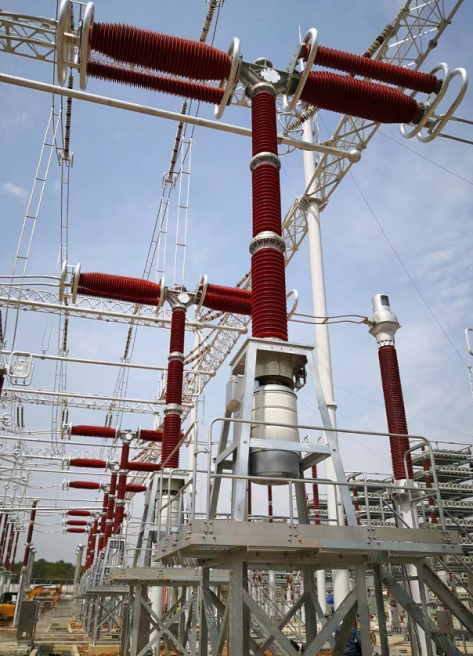

LW15A-550交流濾波器斷路器現場運行照片

LW15-1100交流濾波器斷路器

1、產品簡介：

LW15-1100/Y4000-63高壓交流濾波器小組斷路器由三極構成。每極由兩個機械上相互獨立、電氣聯動的兩斷口單元組成，配用液壓碟簧操動機構。該產品全部采用復合絕緣套管。

2、1100kV交流濾波器斷路器主要技術參數

表2 主要技術參數

序號	項目	LW15-1100
1	額定電壓kV	1100
2	額定電流A	4000
3	額定短路開斷電流kA	63
4	額定短路關合電流kA	170
5	額定雷電沖擊耐受電壓kV	斷口	2400+900
		對地	2400
6	額定1min工頻耐受電壓kV	斷口	1100+635
		對地	1100

3、1100kV交流濾波器斷路器產品照片

LW15-1100交流濾波器斷路器現場運行
