高壓直流場設備-隔離開關

發布時間:2022-04-30         文章來源:西開有限          瀏覽:

隔離開關及接地開關主要用于在檢修電氣設備時隔離電壓,使檢修的設備與帶電部分之間有明顯可見的斷口,一般只有在電路斷開的情況下才能操作。它主要是由直流隔離開關、接地開關(有的沒有)和操作機構箱組成。極線和直流濾波器高壓直流隔離開關要配置招弧角。

直流隔離開關在直流場中主要用于極線側,中性母線側,濾波器側以及斷路器附近,與斷路器共同構成保護設備。

閥廳接地開關的主要功能是實現換流變壓器、換流閥檢修、停運時的保護性接地。它包括一個刀臂和操動機構(安裝在墻上),以及在套管頂部屏蔽罩上或均壓環內的固定觸點。

一、 中性母線系統隔離開關

ZGW1-50/100/150型隔離開關的主要特點有:均為雙柱水平旋轉式結構,配CJ6B型電動操動機構。

  1、產品采用雙柱水平旋轉式結構,結構合理,可靠性高。

  2、導電桿采用兩個鋁管平行焊接而成,散熱面積大,提高了產品的通流能力。

  3、產品的通流能力強。接線端子的通流密度為0.07A/mm2,通流能力強。

ZGW1-50/100/150主要技術參數

序號

數

單位

數

1

額定電壓

kV

50/100/150

2

額定電流

A

4000-7200

3

額定短時耐受電流

kA

50

4

額定短路持續時間

s

3

5

額定峰值耐受電流

kA

125

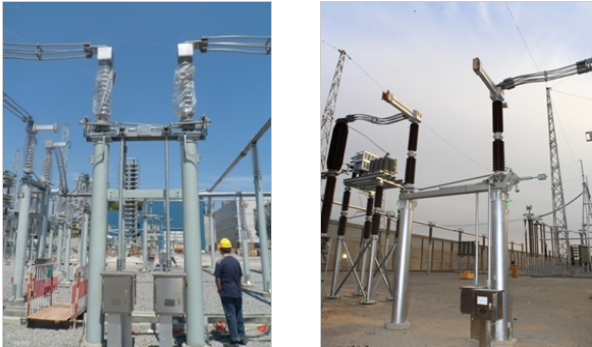

ZGW1-50                             ZGW1-100

二、中點系統隔離開關

ZGW2-408型戶外高壓直流隔離開關為雙柱水平伸縮式結構,其結構包括導電閘刀、靜觸頭、支柱絕緣子、底座,配CJ6U電動可手動操動機構。底座用熱鍍鋅鋼板彎曲裝配而成,能承受極高的應力。支柱絕緣子由四節大爬距高強瓷實心棒形支柱絕緣子或復合絕緣子迭裝而成,瓷絕緣子涂RTV,增加了產品的防污性能。導電閘刀由導電桿、齒輪盒、平衡裝置等組成,導電接觸結構采用彈簧夾緊結構和軟連接結構。

ZGW2-408主要技術參數

序號

數

單位

數

1

額定電壓

kV

408

2

額定電流

A

4000-8000

3

額定短時耐受電流

kA

63

4

額定短路持續時間

s

3

5

額定峰值耐受電流

kA

160

ZGW2-408

三、極線系統直流隔離開關

1、導電閘刀采用水平伸縮式結構,與三柱水平翻轉式結構相比,分、合閘產品占用空間尺寸小,可以有效節省占地面積。

2、支柱絕緣子采用三角形結構,可有效地保證產品的剛性,機械穩定性高。

3、平衡彈簧置于導電桿外,減輕了主導電回路的重量,簡化了上部導電回路的結構,操作平穩可靠。

4、觸頭采用密封保護結構,環境適應性強。

ZGW2-816主要技術參數

序號

數

單位

數

1

額定電壓

kV

816

2

額定電流

A

4000-8000

3

額定短時耐受電流

kA

63

4

額定短路持續時間

s

3

5

額定峰值耐受電流

kA

160

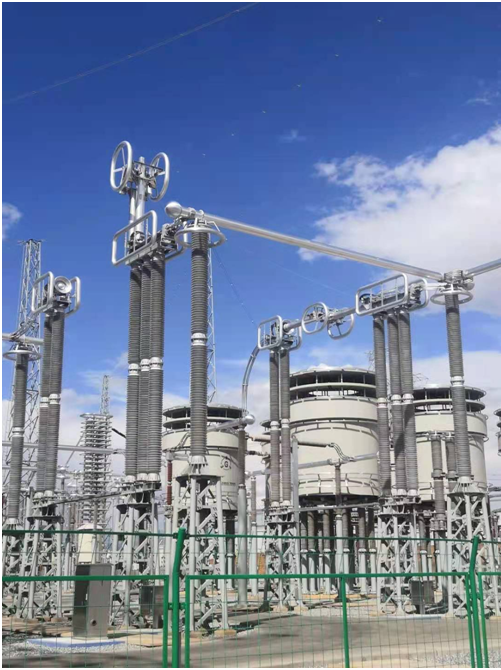

ZGW2-816雙柱水平伸縮式高壓直流隔離開關

四、 直流接地開關

產品特點:

1產品電壓等級涵蓋±40kV~±1120kV。

2、多種型式滿足各種使用需求。

3、靜觸頭為梅花結構,外側加裝了導向罩,觸頭插入接觸可靠,環境適應性強。

ZJW主要技術參數

序號

數

單位

數

1

額定電壓

kV

±40kV~±1120kV

2

額定短時耐受電流

kA

31.5

3

額定短路持續時間

s

2

4

額定峰值耐受電流

kA

80

ZJW1-816高壓直流接地開關

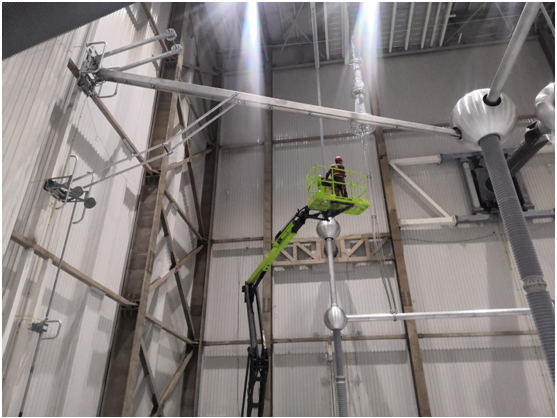

ZJN1-816閥廳接地開關
