72.5～252kV組合電器

一、ZF23-72.5/126 kV GIS

1、產品介紹

本產品可用于110 kV交流電力系統中的各種發電廠和變電站。特別適合在用地緊張的城市變電站、企業變電站、山區水電站和污穢嚴重的地區使用。

本GIS中，所有元件均為三相共筒結構。可以通過套管與架空線連接，也可以與電力電纜或變壓器套管直接連接。一般包括進線間隔、出線間隔、測量和保護間隔等，它可根據用戶的不同要求組成單母線、單母線分段、雙母線及橋形接線等不同的接線方式。

根據需要，GIS的氣體系統可以劃分為若干氣室。如斷路器室、母線室、進出線氣室和電壓互感器氣室、避雷器氣室等，各氣室的氣體監視裝置就地安裝。一般每個間隔設有一個就地控制柜，各元件控制回路等二次部分都集中配置在控制柜中。

2、產品優點

1）緊湊型設計，占用空間小，最小間隔寬度為0.8m

2）自能滅弧式斷路器，開斷性能好，維修周期長

3）模塊化設計，能滿足各種變電站接線布置的需要

4）采用新型傳感元件，全面監視系統運行狀態

5）間隔運輸單元在廠內完成試驗，現場安裝調試時間短

6）重量輕，運輸方便

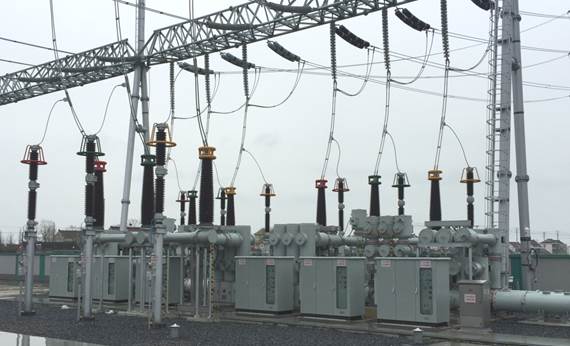

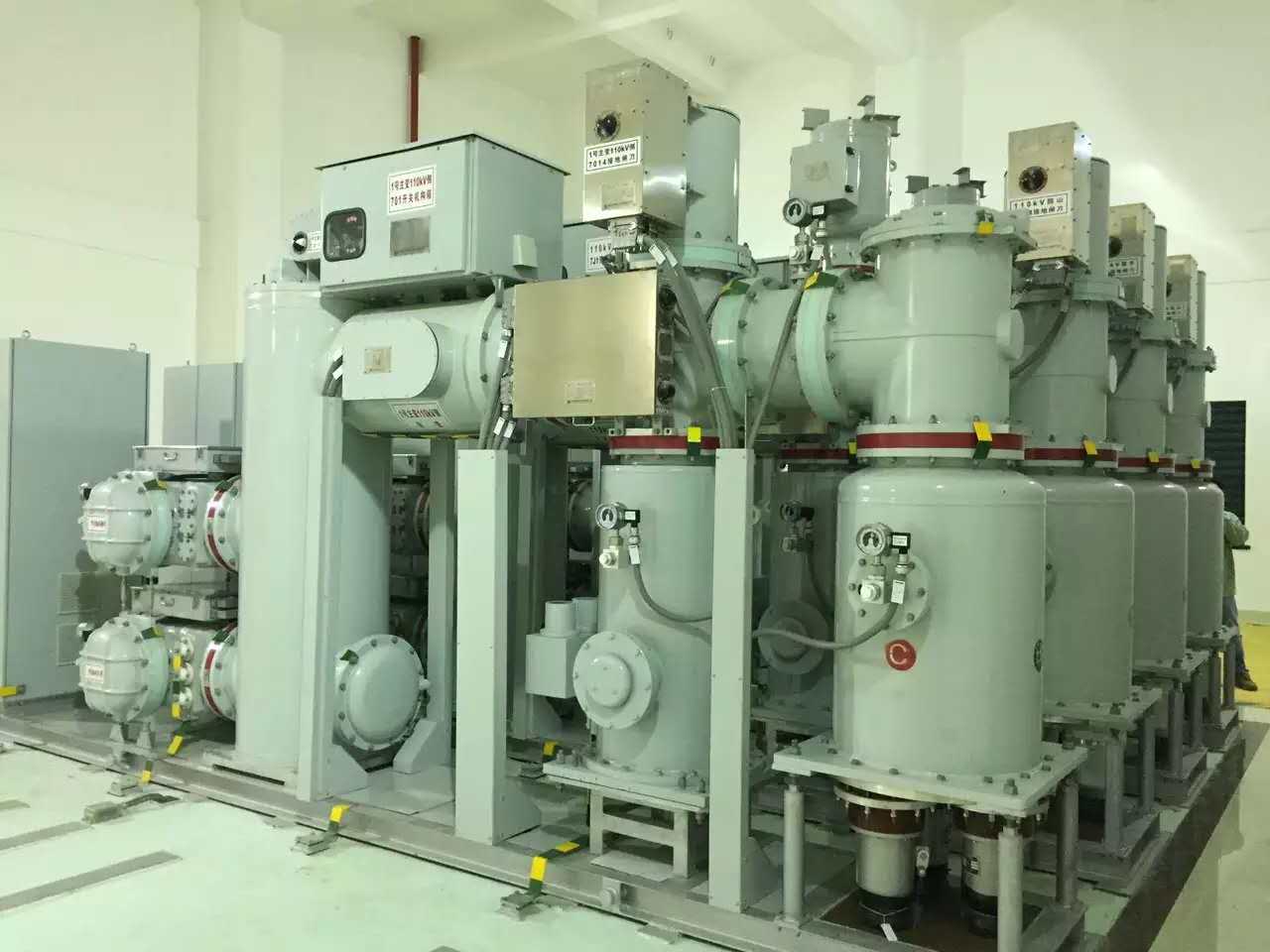

3、產品照片

二、ZF1-252 kV GIS

1、產品介紹

本產品可用于三相交流50Hz,220kV電力系統。本GIS采用主母線共箱，功能單元分箱式布置結構。元件采用模塊化設計思路，便于現場安裝及維護。該設備主要包括斷路器、隔離開關、檢修/故障接地開關、電流互感器、電壓互感器、避雷器、母線、進出線套管或電纜終端盒、波紋管、匯控柜等電器元件。

2、產品優點

1）緊湊型設計，占用空間小，最小間隔寬度為1.95m

2）自能滅弧式斷路器，開斷性能好，維修周期長

3）模塊化設計，能滿足各種變電站接線布置的需要

4）采用新型傳感元件，全面監視系統運行狀態

5）間隔運輸單元在廠內完成試驗，現場安裝調試時間短

6）重量輕，運輸方便。

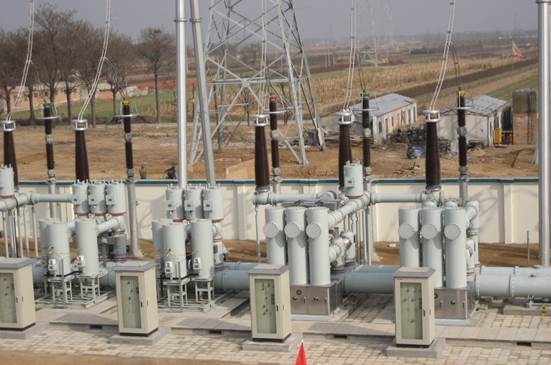

3、產品照片
